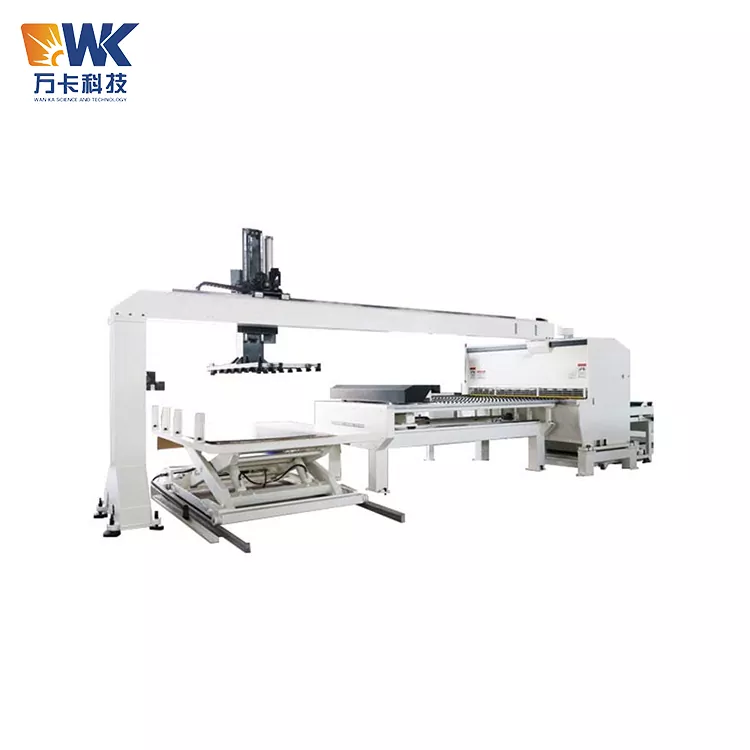

Máy nạp laser tự động 1325

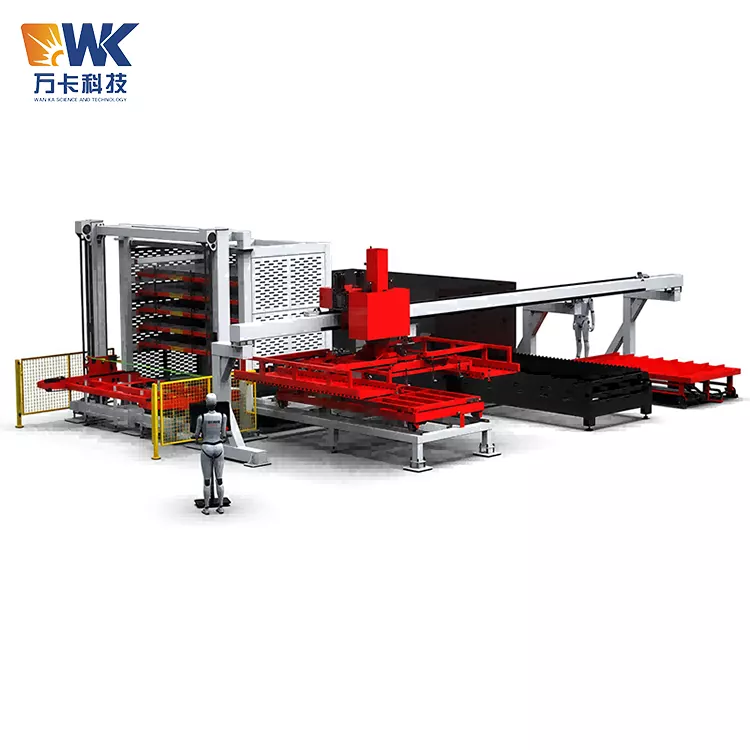

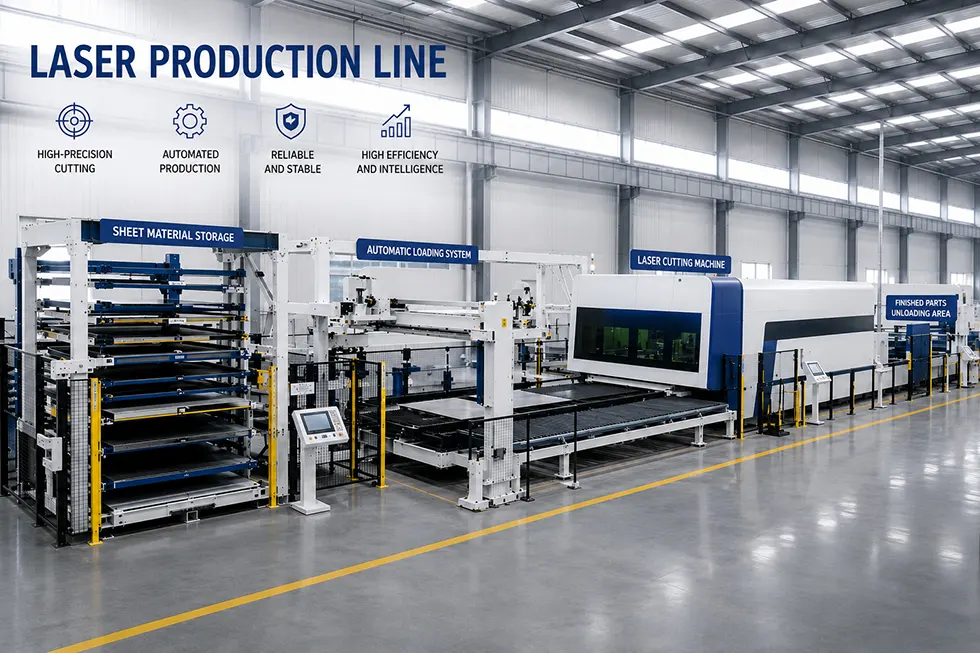

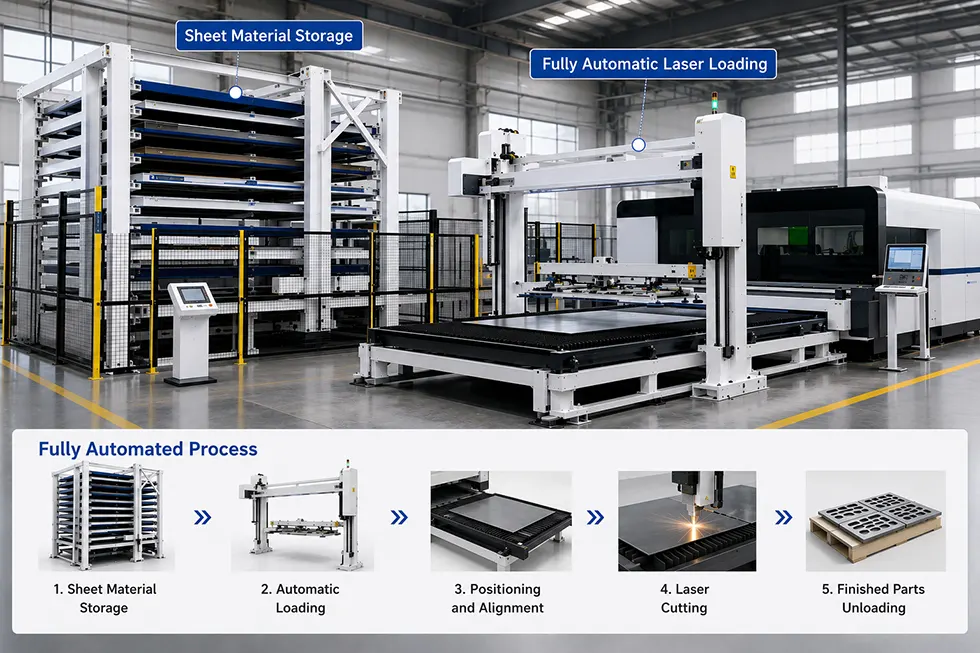

Khi Nhà máy Wanka đang sản xuất Máy xúc laser tự động 1325 này, ý tưởng thiết kế cốt lõi là "hoàn toàn tự động, không người lái và không bị gián đoạn". Nó bao gồm bảy mô-đun: cánh tay cơ khí khung giàn, thiết bị hút chân không để tải vật liệu, thiết bị kẹp để dỡ vật liệu theo cách ôm sát, hệ thống truyền động servo ba trục X/Y/Z, bệ nâng nguyên liệu thô tự động, bệ xả thành phẩm tự động và hệ thống điều khiển thông minh PLC. Sau khi hệ thống được kết nối với máy cắt laser, nó sẽ thực hiện một hoạt động khép kín hoàn toàn tự động từ việc nạp nguyên liệu thô lên bảng đến cắt và xả thành phẩm.

Hệ thống có thể đáp ứng yêu cầu hoạt động liên tục 7×24 giờ cả ngày mà không cần can thiệp thủ công. Bằng cách tận dụng chức năng nạp và xả vật liệu nhanh chóng, hiệu suất sử dụng của máy cắt laser được tối đa hóa.

Điểm bán hàng cốt lõi

Cốc hút + kẹp dỡ tải, thiết kế kết hợp bao trùm toàn bộ quá trình

Hoạt động không người lái 7×24 giờ, tối đa hóa hiệu suất sử dụng của máy cắt

Duy trì áp suất chân không + ngăn ngừa mất điện, thiết kế dự phòng an toàn

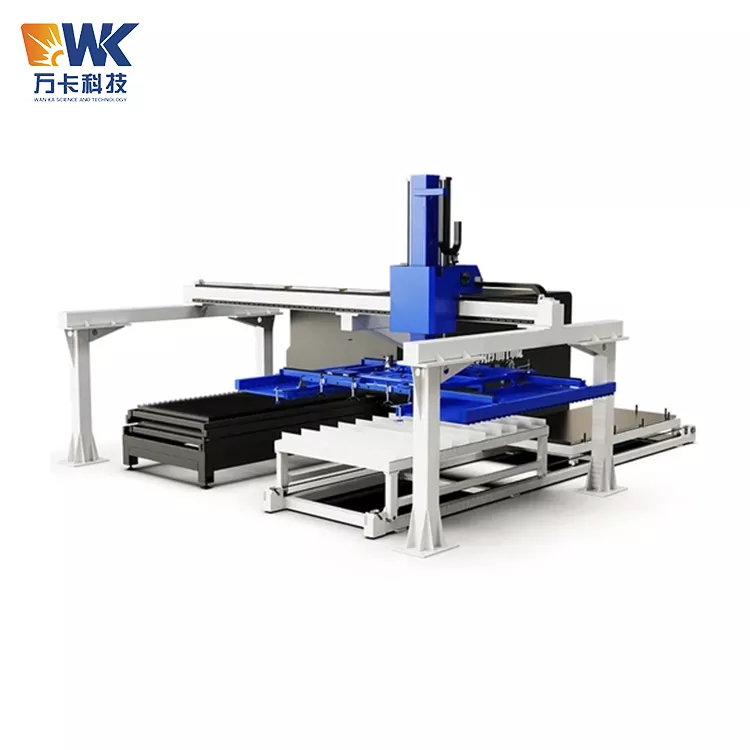

Cấu trúc giàn giàn, độ cứng cao và độ chính xác cao

Hệ thống điều khiển thông minh, thay đổi model chỉ bằng một cú nhấp chuột

Cơ chế chống trầy xước, bảo vệ bề mặt vật liệu tấm

Thiết kế mô-đun, có khả năng mở rộng cao

Thông số kỹ thuật

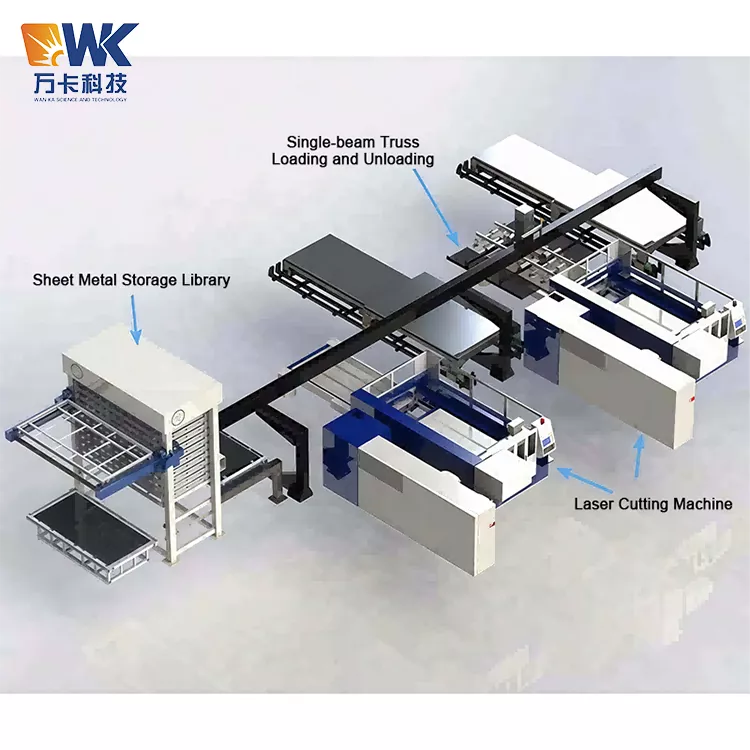

Các tính năng bổ sung phi tiêu chuẩn: Có thể thiết kế sơ đồ một đến hai (một tay cơ khí phục vụ hai máy cắt), hệ thống định vị trực quan, mô-đun giám sát từ xa, chức năng phát hiện độ dày tự động và chức năng phát hiện tấm hai lớp.

Câu hỏi thường gặp

Câu hỏi 1: Máy cắt laser tự động 1325 có thể tương thích với những thông số kỹ thuật nào của máy cắt laser?

Trả lời: Hệ thống tương thích với các máy cắt laser có khổ giấy 1300×2500mm. Nếu bạn có các yêu cầu về kích thước giấy khác (chẳng hạn như 1500 × 3000mm, v.v.), chúng tôi có thể cung cấp tùy chỉnh không chuẩn. Hệ thống này được kết nối với các nhãn hiệu máy cắt laser khác nhau thông qua các giao thức truyền thông khác nhau như tiếp điểm khô, RS485, Modbus TCP, Profinet, v.v. Nó đã được điều chỉnh cho phù hợp với các thương hiệu phổ thông như Daqin, Benetron, Hongshan, Baishuo và Trumpf.

Câu 2: Cốc hút nạp và cơ cấu kẹp xả chuyển đổi như thế nào? Có cần can thiệp thủ công không?

Trả lời: Đây là công tắc hoàn toàn tự động, không cần sự can thiệp của con người. Hệ thống tự động hoàn tất quy trình dưới sự điều khiển của PLC: hệ thống hút được kích hoạt khi tải và thiết bị cố định kiểu kẹp được chuyển sang khi dỡ hàng. Toàn bộ quá trình chuyển đổi được điều khiển bởi chương trình và người vận hành chỉ cần thiết lập các thông số trên màn hình cảm ứng.

Câu hỏi 3: Phương pháp nạp vật liệu đẩy xuống có gây ra vết xước trên bề mặt vật liệu tấm không?

Trả lời: Không. Hệ thống sử dụng cấu trúc kẹp kiểu plug-in. Nó được chèn và kẹp từ mép phôi hoặc vị trí lỗ gia công dành riêng, tránh tiếp xúc trực tiếp với bề mặt cắt. Đối với những trường hợp đặc biệt khi có yêu cầu về vết trầy xước trên bề mặt, cơ chế chống trầy xước cũng có thể được trang bị. Bộ kẹp sử dụng thiết kế chống trầy xước dây đai đồng bộ, giúp giảm hiệu quả hiện tượng trầy xước của vật liệu tấm trong quá trình cắt.

Câu hỏi 4: Hệ thống có thể xử lý được các chi tiết cắt có hình dạng bất thường không? Ví dụ, các bộ phận có lỗ hoặc hình dạng không đều?

Trả lời: Có. Đây chính xác là ưu điểm cốt lõi của thiết kế kẹp. Cốc hút không thể gắn vào các bộ phận có lỗ hoặc hình dạng không đều, trong khi các vấu kẹp có thể bám vào từ mép của bộ phận hoặc tại các lỗ xử lý, thích ứng với các hình dạng khác nhau của thành phẩm. Trong quá trình lập trình hệ thống, cần xác định chính xác điểm kẹp và độ sâu chèn.

Câu 5: Cần bao nhiêu không gian lắp đặt cho các thiết bị trong nhà xưởng?

Trả lời: Hệ thống sử dụng cấu trúc giàn giàn. Sau khi lắp đặt, phạm vi hoạt động của bàn tay cơ khí cần bao gồm nền tảng nguyên liệu thô, máy cắt laser và nền tảng thành phẩm. Chiều cao ròng của nhà xưởng được khuyến nghị không nhỏ hơn 4,5 mét và khu vực lắp đặt phải có chiều dài không dưới 6 mét và chiều rộng không dưới 4 mét. Kích thước cụ thể sẽ được xác định dựa trên thiết kế bố trí tại chỗ của khách hàng. Nếu chiều cao thực của nhà xưởng không đủ, chúng ta có thể thiết kế giải pháp giảm chiều cao.

Câu hỏi 6: Hệ thống có thể kết nối với bất kỳ hãng máy cắt laser nào không? Có cần thiết phải sửa đổi máy cắt?

Trả lời: Có. Hệ thống cung cấp các tín hiệu tiếp xúc khô I/O tiêu chuẩn hoặc giao diện truyền thông Ethernet. Chỉ cần kết nối các đường tín hiệu như "xử lý đã hoàn thành" và "yêu cầu cung cấp nguyên liệu" từ tủ điều khiển máy cắt để đạt được liên kết. Thông thường, không cần sửa đổi phần cứng của máy cắt.
