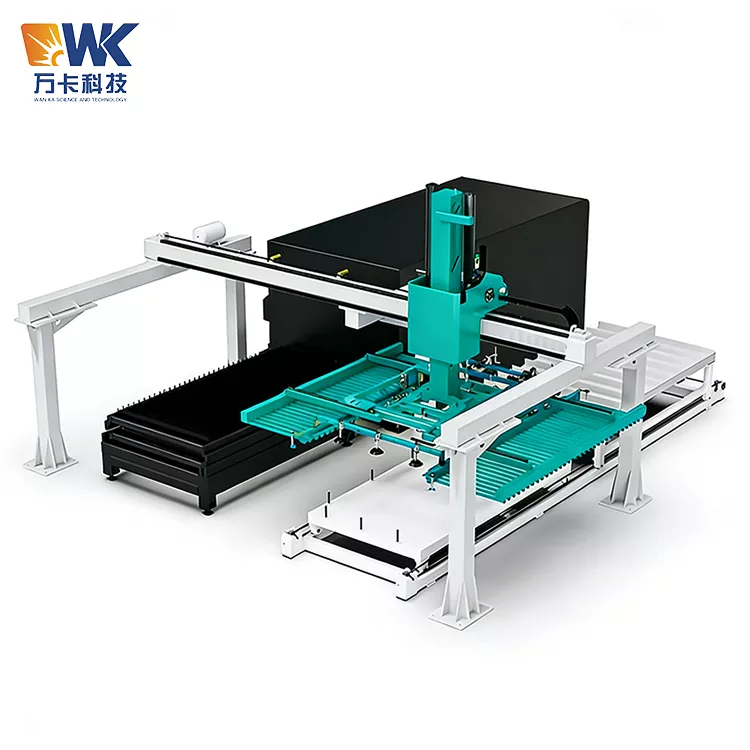

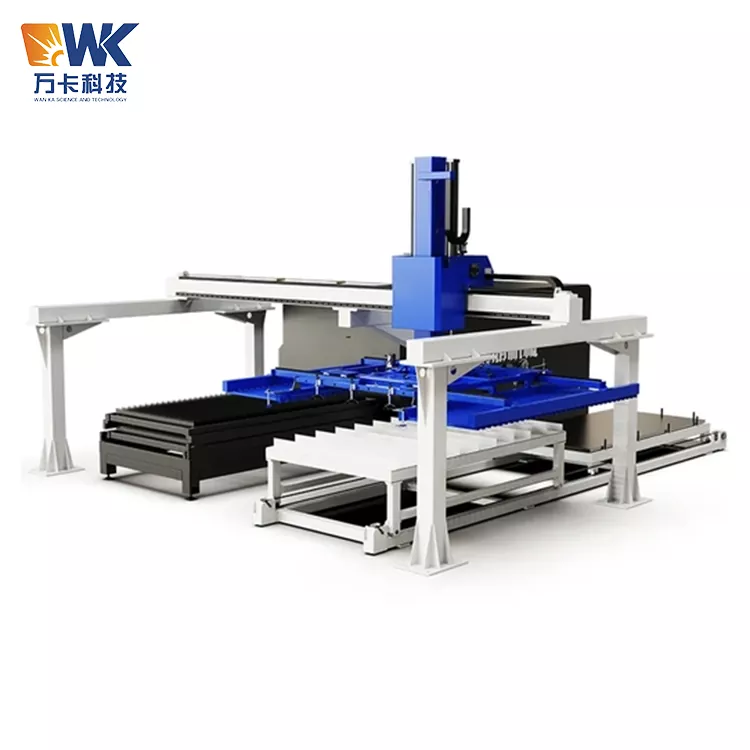

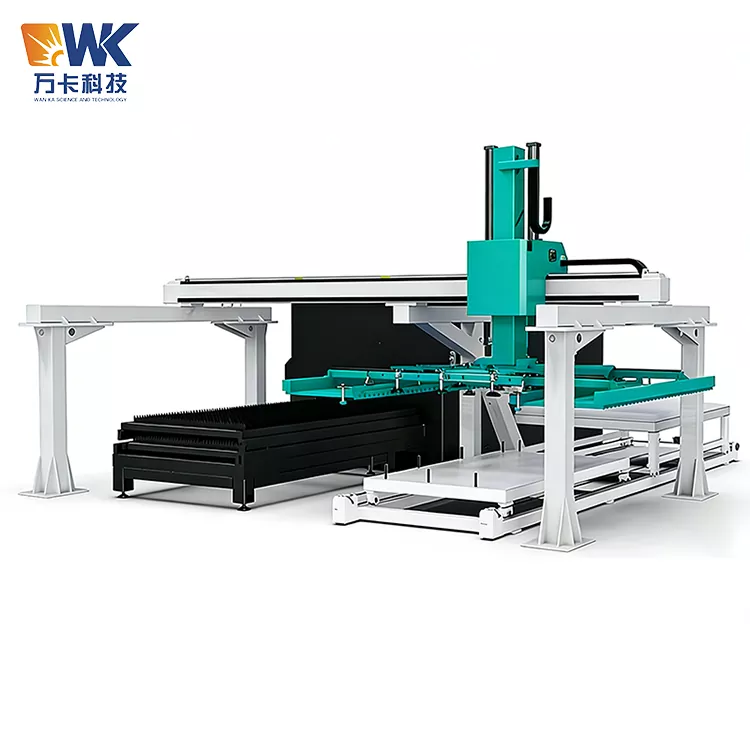

Máy xúc lật 1530

Quy trình vận hành an toàn

Máy xúc lật 1530 do Nhà máy Wanka cung cấp là thiết bị nâng hạ tự động quy mô lớn. Nó có thể xử lý các tấm nặng tới 800kg và có phạm vi hoạt động rộng. Vận hành không đúng cách có thể dẫn đến tai nạn nghiêm trọng. Tất cả người vận hành, nhân viên bảo trì và nhân viên quản lý phải tuân thủ vô điều kiện các quy định sau:

1.1 Trình độ chuyên môn và đào tạo nhân sự

Chỉ những nhân viên đã được đào tạo chuyên nghiệp từ Wanka Technology hoặc bên được ủy quyền và vượt qua cuộc đánh giá mới được phép vận hành thiết bị. Người vận hành phải thành thạo các kỹ năng như khởi động và dừng thiết bị, đặt lại dừng khẩn cấp, chuyển đổi chế độ thủ công/tự động và nhận dạng mã lỗi. Những người chưa được đào tạo đều bị nghiêm cấm chạm vào bảng điều khiển hoặc vào khu vực vận hành thiết bị. Việc đào tạo lại nên được tiến hành sáu tháng một lần.

1.2 Kiểm tra khởi động hàng ngày

Kiểm tra hệ thống cốc hút chân không: Kiểm tra xem các cốc hút có bị nứt, lão hóa hoặc bong tróc hay không, các đầu nối ống dẫn khí có bị lỏng không và bộ lọc chân không có bị tắc hay không. Kiểm tra xem đồng hồ đo áp suất nguồn khí có ổn định trong khoảng 0,6-0,7 MPa hay không. Kiểm tra xem có bất kỳ cảnh báo nào về điện áp nguồn và trình điều khiển servo hay không. Kiểm tra xem có mạt sắt, xỉ hàn hoặc dụng cụ nào còn sót lại trên ray dẫn hướng của khung giàn không. Kiểm tra xem có nhân viên hoặc chướng ngại vật nào trong phạm vi hoạt động không. Xác nhận rằng chức năng khóa liên động an toàn và nút dừng khẩn cấp là bình thường.

1.3 Những hạn chế về an toàn trong quá trình vận hành

Khi thiết bị đang hoạt động, không ai được phép đi vào khu vực được che chắn bởi giàn giàn. Xung quanh thiết bị phải bố trí rào chắn cách ly hoặc vạch cảnh báo dễ thấy, đồng thời treo biển “Đang vận hành tự động, cấm vào”. Người vận hành phải đứng ở khu vực an toàn để giám sát thiết bị và không được đưa tay hoặc bất kỳ bộ phận nào của cơ thể vào giữa cốc hút và tấm trải giường. Hoạt động quá tải bị nghiêm cấm - trọng lượng thực tế của tấm không được vượt quá 90% khả năng chịu tải danh nghĩa của thiết bị. Cấm xếp chồng các vật nặng khác lên trên tấm vải.

1.4 Xử lý khẩn cấp

Trong trường hợp cốc hút bất ngờ rơi ra khỏi bảng, phát ra tiếng động bất thường, bốc khói hoặc có người vô tình đi vào khu vực đó thì hãy nhấn ngay nút dừng khẩn cấp màu đỏ. Mọi chuyển động của thiết bị sẽ dừng lại ngay lập tức. Trước khi xác định nguyên nhân và giải quyết lỗi, không thể nhả nút dừng khẩn cấp. Nếu bảng bị rơi, trước tiên hãy xác nhận rằng không có người ở bên dưới, sau đó sử dụng chế độ thủ công để nâng khung cốc hút lên độ cao an toàn, sau đó làm sạch hiện trường. Bất kỳ tai nạn an toàn nào đều phải được ghi lại và báo cáo.

1.5 Bảo trì và An toàn

Trước khi tiến hành bất kỳ hoạt động bảo trì, vệ sinh hoặc sửa chữa nào, phải ngắt kết nối nguồn điện và nguồn khí chính của thiết bị và treo dòng chữ "Đang bảo trì, không đóng công tắc". Trong quá trình bảo trì nên sử dụng tấm lót an toàn hoặc thang để leo trèo. Việc leo giàn giàn bị cấm. Sau khi thay thế các cốc hút hoặc ống dẫn khí, phải tiến hành kiểm tra khả năng duy trì áp suất trước khi khởi động lại thiết bị.

Lời nhắc sử dụng sai lầm phổ biến

Sau đây là những lỗi thường gặp nhất mà khách hàng dễ mắc phải khi sử dụng Máy xúc lật 1530. Hãy chắc chắn tránh chúng:

2.1 Số lượng cốc hút và kích thước tấm không nhất quán

Lỗi: Đối với các tấm có kích thước nhỏ hơn (chẳng hạn như 800×800mm), các cốc hút ngoại vi không được đóng kín, dẫn đến một số cốc hút bị treo và rò rỉ không khí, chân không không đủ và các tấm hút bị rơi ra trong quá trình vận chuyển.

Cách làm đúng: Nhập kích thước thực tế của tấm lên màn hình cảm ứng. PLC sẽ tự động đóng các cốc hút nằm ngoài phạm vi của tấm. Bạn cũng có thể chọn nhóm cốc hút theo cách thủ công. Đảm bảo chỉ có các cốc hút ấn vào tấm mới tham gia vào quá trình hấp phụ.

2.2 Bỏ qua cốc hút bị hỏng

Lỗi: Sau nhiều tháng sử dụng, cốc hút xuất hiện vết nứt hoặc cao su cứng lại nhưng vẫn được sử dụng, cuối cùng khiến tấm hút bị rơi ra.

Cách tiếp cận đúng: Kiểm tra tình trạng của cốc hút hai tuần một lần. Nếu phát hiện thấy vết nứt, biến dạng vĩnh viễn hoặc cứng lại, hãy thay thế ngay lập tức. Nên có sẵn trong kho 1-2 bộ cốc hút cùng mẫu.

2.3 Chất lượng không khí kém hoặc áp suất không đủ

Lỗi: Nguồn khí nhà xưởng không lắp đặt máy sấy và bộ lọc, khí nhiễm nước, dầu lọt vào hệ thống chân không khiến máy tạo chân không bị tắc hoặc các giác hút bị trượt.

Cách tiếp cận đúng: Lắp cụm ba mảnh (bộ lọc điều chỉnh áp suất + bộ tách sương mù dầu) trước cửa nạp khí của thiết bị và xả nước thường xuyên. Đảm bảo áp suất nguồn không khí luôn ≥ 0,6 MPa.

2.4 Đặt vật phẩm lên giàn giàn

Lỗi: Công nhân đặt tạm thời các dụng cụ, bộ phận lên xà ngang hoặc ray dẫn hướng của cửa, gây va chạm hoặc kẹt trong quá trình thao tác của tay cơ khí.

Cách tiếp cận đúng: Nghiêm cấm đặt bất kỳ vật dụng nào lên bất kỳ bộ phận nào của tủ lạnh. Ray dẫn hướng và các khu vực xung quanh phải được dọn dẹp trước khi kết thúc mỗi ngày làm việc.

2.5 Dầu thừa bám trên bề mặt tấm

Lỗi: Các tấm có dầu chống rỉ hoặc chịu áp suất quá cao được đưa trực tiếp vào máy và các cốc hút không thể tạo ra đủ chân không.

Cách tiếp cận đúng: Đối với các tấm bị nhiễm dầu nặng, hãy sử dụng cốc hút cao su chịu dầu hoặc tăng số lượng cốc hút. Nếu cần, hãy lau sạch dầu ở vùng hấp phụ. Ngoài ra, hãy chọn cốc hút xốp để thích ứng với bề mặt bị nhiễm dầu.

2.6 Tốc độ quá mức trong quá trình vận hành thủ công

Lỗi: Ở chế độ thủ công, người vận hành đặt tốc độ di chuyển của từng trục ở mức tối đa dẫn đến cốc hút hoặc phôi va chạm với thiết bị xung quanh.

Cách tiếp cận đúng: Ở chế độ thủ công, tốc độ phải được giới hạn trong khoảng 20% ​​và phải giảm dần tốc độ và tinh chỉnh khi đến gần vị trí mục tiêu. Nút dừng khẩn cấp phải luôn dễ dàng tiếp cận được.

2.7 Bỏ qua việc bôi trơn thường xuyên

Lỗi: Các ray dẫn hướng và răng bánh răng không được bôi trơn trong thời gian dài dẫn đến tiếng ồn khi di chuyển tăng lên, răng bánh răng bị mòn nhanh hơn và độ chính xác định vị giảm.

Cách tiếp cận đúng: Bôi chất bôi trơn gốc lithium vào ray dẫn hướng và răng bánh răng hai tuần một lần. Kiểm tra độ mòn của răng bánh răng sáu tháng một lần.

Điểm bán hàng cốt lõi

Tối ưu hóa cho các ứng dụng có chiều rộng rộng và tải nặng

Hệ thống điều khiển chân không độc lập cho từng vùng

Định vị chính xác cao đầy đủ servo

Lưu trữ công thức thông minh và giám sát từ xa

Kết nối liền mạch với các máy cắt phổ thông

Nhiều biện pháp bảo vệ an toàn

Chứng nhận và đảm bảo chất lượng

Wanka Technology đã đạt được chứng nhận hệ thống chất lượng ISO9001: 2015 và chứng nhận CE. Họ thực hiện kiểm soát chất lượng toàn bộ quy trình cho máy xử lý vật liệu giàn loại 1530 từ khâu thiết kế đến giao hàng.

4.1 Thương hiệu thành phần chính

- Hệ thống chân không: Máy tạo chân không SCHMALZ hoặc SMC của Đức có giác hút, thời gian đáp ứng 0,3 giây, độ chân không ≥ -85 kPa.

- Ổ đĩa servo: servo giá trị tuyệt đối Hua Chuang hoặc Teda, khả năng quá tải 3 lần.

- Ray dẫn hướng và giá đỡ: Ray dẫn hướng Shangying Đài Loan (dòng HGH), mô-đun giá đỡ bánh răng 6, bề mặt răng được tôi luyện HRC 50.

- PLC: Hua Chuang hoặc Mitsubishi, có cổng Ethernet.

- Linh kiện khí nén: Yadea hoặc Festo.

4.2 Hạng mục kiểm tra tại nhà máy

Trước khi rời khỏi nhà máy, mỗi Máy xúc lật 1530 phải trải qua các cuộc kiểm tra sau đây và cung cấp các báo cáo:

- Thử nghiệm chạy không tải: Vận hành tịnh tiến toàn hành trình trong 12 giờ, nhiệt độ mỗi trục tăng ≤ 30oC và không có âm thanh bất thường.

- Kiểm tra độ bám tải: Thực hiện 200 chu trình xử lý tự động liên tiếp với tấm đối trọng 800kg, mô phỏng điều kiện làm việc thực tế, không tách cốc hút và không sai lệch vị trí.

- Kiểm tra độ chính xác định vị lặp đi lặp lại: Đo bằng giao thoa kế laser, độ chính xác đo thực tế là ≤ ±0,08mm (tốt hơn giá trị danh nghĩa).

- Thử nghiệm duy trì áp suất chân không: Cắt nguồn cung cấp không khí sau khi hấp phụ, với thời gian lưu ≥ 6 phút.

- Kiểm tra chức năng an toàn: Kiểm tra từng chức năng dừng khẩn cấp, công tắc giới hạn, cảm biến quang điện và bảo vệ cắt không khí.

Tất cả dữ liệu thử nghiệm có thể được truy tìm và phiên bản điện tử của báo cáo sẽ được cung cấp cùng với hàng hóa.

4.3 Chứng nhận và Tài liệu Đồ họa

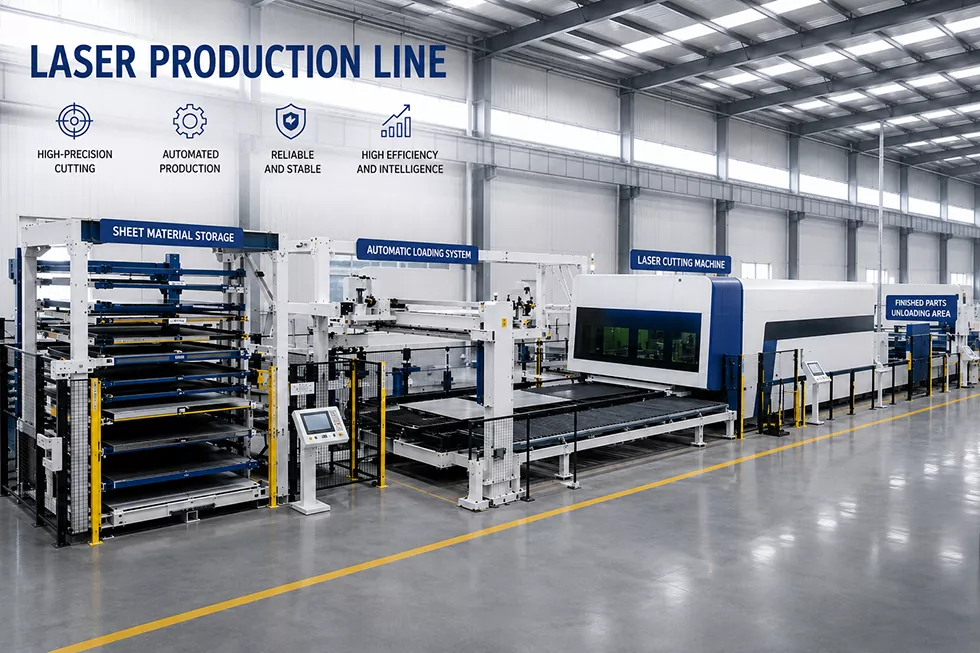

Wanka Technology có thể cung cấp: Chứng chỉ ISO9001, chứng nhận CE (yêu cầu nộp đơn trước), ảnh bảng tên sản phẩm, ảnh thực tế dây chuyền sản xuất của nhà máy (cắt điều khiển số, hàn robot, phòng phun bi quy mô lớn, dây chuyền phun tự động, xưởng lắp ráp), sơ đồ kiểm tra kiểm soát chất lượng (đo ba tọa độ, vận hành phát hiện khuyết tật). Khách hàng có thể sắp xếp chuyến tham quan nhà máy tại Khu công nghiệp JinYanghai, thành phố Jiyang, tỉnh Sơn Đông để kiểm tra tại chỗ.

Trải nghiệm người dùng thực tế - Phản hồi từ khách hàng của Máy cấp liệu công xôn loại 1530

Trường hợp 1: Tập đoàn kết cấu thép quy mô lớn ở Trịnh Châu, tỉnh Hà Nam

Doanh nghiệp này đảm nhận việc gia công kết cấu thép cầu. Mỗi ngày, nó cần phải xử lý hàng trăm tấm thép 1500×3000mm có độ dày từ 12-20mm, mỗi tấm nặng tới 700kg. Trước đây, họ sử dụng cần cẩu và tời điện từ để bốc hàng thủ công, mỗi tấm cần 2 người phối hợp trong 10 phút. Hơn nữa, tời điện từ sẽ từ hóa các tấm thép, ảnh hưởng đến quá trình hàn sau này. Vào năm 2024, hai máy xếp giàn kiểu 1530 đã được mua và sử dụng cùng với hai máy cắt laser. Sau khi cải tạo, thời gian tải mỗi tấm giảm xuống còn 50 giây và số lượng công nhân giảm 4. Tiết kiệm chi phí lao động hàng năm là khoảng 300.000 nhân dân tệ. Giám đốc xưởng nhận xét: "Khía cạnh tôi hài lòng nhất là khả năng kiểm soát phân vùng của các cốc hút. Đối với các tấm rộng 1500, tất cả các cốc hút đều được kích hoạt. Khi đổi sang tấm nhỏ 1000mm, các cốc hút ở cả hai bên sẽ tự động đóng lại, tránh lãng phí không khí và rơi tấm."

Trường hợp 2: Một công ty sản xuất sản phẩm thép không gỉ ở Phật Sơn, Quảng Đông

Nó chủ yếu gia công các tấm thép không gỉ 304 dày 1,5 - 4mm với chiều rộng 1500 × 3000mm. Khách hàng có yêu cầu cực kỳ cao đối với bề mặt của tấm và không để xảy ra bất kỳ vết trầy xước nào. Trước đây, việc xử lý thủ công thường để lại dấu vân tay, vết xước dẫn đến tỷ lệ hao hụt lên tới 5%. Bằng cách sử dụng Máy xúc lật 1530 của chúng tôi, kết hợp với các giác hút silicon không trầy xước và thêm vách ngăn bàn chải để tránh trầy xước các cạnh của tấm, tỷ lệ lãng phí do trầy xước giảm xuống dưới 0,5% sau nửa năm hoạt động. Giám đốc sản xuất của công ty nhận xét: “Máy bốc hàng của Wanka có giá chỉ bằng một nửa so với thương hiệu châu Âu mà chúng tôi từng thấy trước đây, nhưng độ chính xác và ổn định của nó hoàn toàn đáp ứng được yêu cầu, đồng thời dịch vụ hậu mãi cũng nhanh chóng”.
